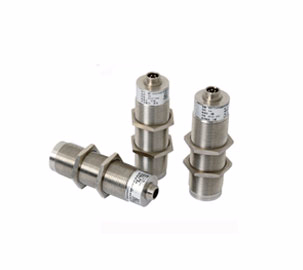

XY-CT型超聲波液位計小盲區、高精度、小安裝空間的工況測控而研制的。是國內首創盲區小于0.06m,精度可達±1mm的超聲波測距產品。外殼采用銅鍍絡材料，殼體小巧且相當堅固；主芯片采用進口工業級單片機，數字溫度補償和超寬電壓輸入穩壓等數十塊相關專用集成電路，使產品性能更穩定工作更可靠。它具有抗干擾性強，可通過上位機軟件任意設置上下限節點及在線輸出調節，可選擇模擬量，開關量及RS485輸出，方便的與相關設施接口。它具有高可靠，無污染，性能穩定,不必接觸工業介質就能滿足大部分物位測量要求，從而徹底地解決了壓力式、電容式、浮子式等傳統測量方式帶來的纏繞、堵塞、泄露、介質腐蝕、維護不便等缺點。因此可廣泛應用于與料位，液位測控相關的各個領域。本產品經國家權威機構檢驗認可，本產品符合GB3836.1－2010和GB3836.4－20010國家標準要求，防爆標志為：ExiaIIBT4Gb。

性能特點

★堅固、穩定的傳感器適合惡劣工業場合

★抗干擾性強，可任意設置上下限節點及在線輸出調節

★換能器內置溫度傳感器，實現測量值的實時自動溫度補償

★4~20MA電流輸出，可選現場總線接口

★小盲區可小于6cm，國內首創

★適用于空間狹小的環境。

應用領域

☆水及污水處理 泵房、集水井、生化反應池、沉淀池等

☆電力、礦山 灰漿池、煤漿池、黃油儲罐、堆料場或部分移動設備控制等

☆食品工業 酒廠、糧倉、食品材料裝盛槽罐等

☆控制系統配套使用

性能指標

量程：1m、2m （訂貨時選定）

盲區：<0.06-0.15m（因量程而不同）

發射角： 小于6° （因傳感器而不同）

最大誤差：±1mm、±1.5mm（因量程而不同）

工作頻率：40KHz～430.0KHz（因型號規格而不同）

溫度補償：自動溫度補償

輸出（訂貨時選定）

模擬輸出信號：0～20mA；4～20mA負載>300Ω；0～5V；0～10V

數字輸出：RS485（支持Modbus）

供電

工作電壓: DC12—24V

功耗：<1.5W

物理特性

外形尺寸：Φ28mm×100mm×M30

外殼材質：304不銹鋼

連接方式：螺紋連接或螺環固定

安裝方式：M30×1.5

出線方式：儀表標準插座（配電纜1.5m）

環境性能

防護等級：IP65 (可定制更高防護等級)

防爆等級：EXiaII BT4Gb(訂貨時選定）

工作環境：常溫/常壓

儲存濕度：≤80%RH無結露

產品尺寸說明(單位:mm)
